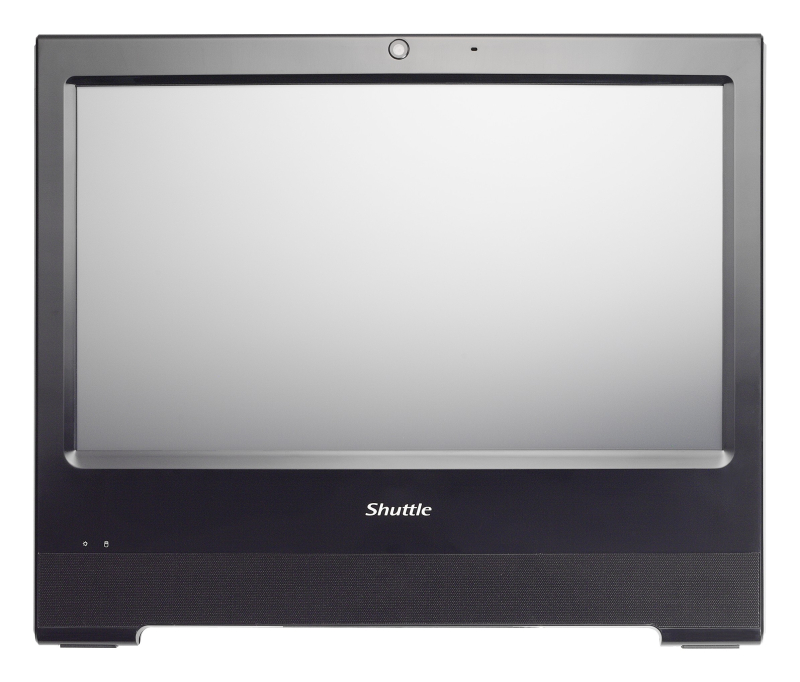

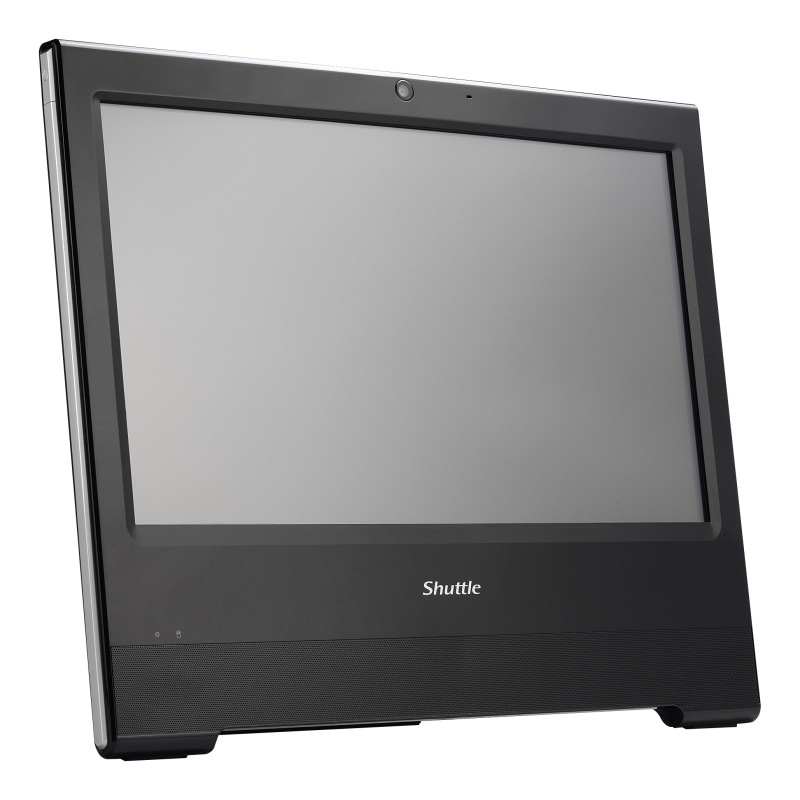

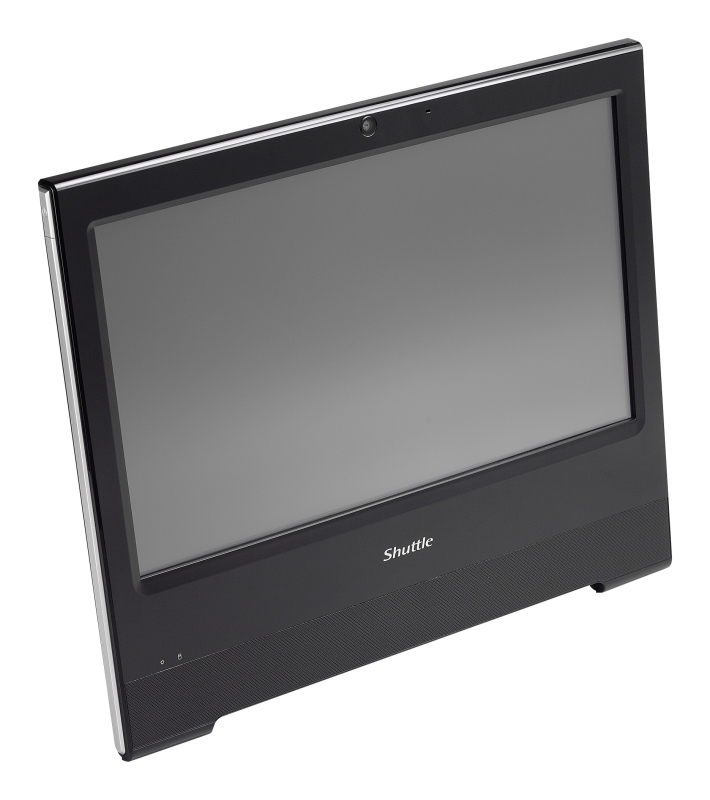

PC All-In-One Shuttle X50V8, dotykový displej čierny SSD , IP54

PC All-In-One Shuttle X50V8, dotykový displej čierny SSD , IP54

Intel Celeron 5205/4GB RAM/60GB SSD/LAN/WLAN/kamera/čtečka 4-1, dotykový monitor 15,6" LCD. Ochrana před stříkající vodou na displej IP54. Doporučeno pro POS zařízení. Upozornění: Windows 7 není podporován. V základní variantě zařízení disponuje 4GB RAM a SSD diskem 120GB.

Shuttle XPC all-in-one X50V8 je nejnovějším přírůstkem do řady X50 a je poháněn procesorem Intel ULV 10. generace „Comet Lake“. Moderní architektura procesoru pomáhá zlepšit spotřebu energie a výpočetní výkon. Díky pasivnímu chlazení je systém prakticky bezhlučný, bezúdržbový a schválen pro nonstop provoz 24/7. Obzvláště vhodné pro vertikální aplikace je uspořádání konektorů ve spodní části a přední panel v souladu s IP54, který je chráněn před prachem a stříkající vodou.

- Intel Celeron 5205U processor
- 15.6" (39.6 cm) dotykový displej (1366×768 px)
- podpora do 64 GB DDR4 paměti
- HDMI 1.4b a VGA pro dva externí displeje
- Místo pro 2.5" disk a M.2 SSD (NVMe)
- Internal USB socket pro doplňky (dongle, 4G module)
- Gigabit Ethernet, WLAN (ac) a Bluetooth
- 6× USB porty, 1× USB interní, COM/LPT/DIO ports (volitelné)
- vestavěný reproduktor, kamera a mikrofon
- nastavitelní stojan a VESA montáž volitelná

Tichý režim
- Pasivní chlazení heatpipe, žádný hluk ventilátoru
- Ideální pro použití v prostředích citlivých na hluk
- Bez ventilátoru, bezprašný a tedy prakticky bezúdržbový

24/7 nonstop provoz
Toto zařízení je schváleno pro nepřetržitý provoz 24/7.
Požadavky:
- Musí být zaručena volná cirkulace vzduchu mezi PC.
- Větrací otvory musí být čisté.
– Je-li nainstalován pevný disk, musí být také schválen výrobcem pro trvalý provoz.

IP54 ochrana
Přední panel je chráněn před prachem a prachem
stříkající vodě podle třídy ochrany IP54.

Rozměry a charakteristika
Barva: černá nebo bílá
Rozměry: 391 x 327 x 42 mm (Š x V x H)
Možnost uchycení VESA 100 mm
Montážní otvor pro zámek Kensington
Hmotnost: 3,5 kg netto, 4,2 kg brutto

Operační systém
Tento systém je dodáván bez operačního systému.
Je kompatibilní s:
- Windows 10/11 - 64-bit
- Linux - 64-bit

Dotyková obrazovka
Funkce dotykové obrazovky podporuje zadávání konečky prstů
Odporová 5-vodičová jednodotyková technologie
Stylus pro vestavěnou dotykovou obrazovku
39.6cm displej (15.6")
39,6 cm / 15,6" LC-displej, poměr stran: širokoúhlý panel 16:9
Rozlišení: 1366 x 768 = 1,05 megapixelu
Jednotka podsvícení: Vysokovýkonná LED, Svítivost: 220 cd/m2
Tloušťka skla: 0,5 mm

Procesor
Model: Intel Celeron 5205U (ULV)
Architektura System-on-a-chip (SoC): nevyžaduje se žádná čipová sada
Obal FCBGA1528 - připojován přímo na základní desku
Kódové jméno: Comet Lake-U (10. generace Intel Core)
Jádra/závity: 2/2
Frekvence: 1,9 GHz
Vyrovnávací paměť L1/L2/L3: 256 kB / 1 MB / 2 MB
Paměťový řadič: DDR4-2400 Dual Channel (1,2 V)
TDP výkon: 15 W maximálně
Výrobní proces: 14 nm
Maximální teplota spoje: 100 °C
Podporuje 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

Integrated Graphics
Grafika Intel® UHD pro procesory Intel® Core™ 10. generace
Frekvence hodin GPU: 300 ~ 900 MHz
Výkonné jednotky (EU): 12
Podporuje DirectX 12
Podporuje úplné hardwarové dekódování H264, H265 8/10 bit, VP8/9, VC-1, AVC
Podporuje technologii Quick Sync Video a Clear Video HD

Podpora připojení až do tří displejů současně
Dva video porty podporují dvě další nezávislé obrazovky:
1) HDMI 1.4a podporuje 1920 x 1080 při 60 Hz nebo 3840 x 2160 při 30 Hz
2) Analogové video VGA/D-Sub podporuje rozlišení 1920 x 1080 při 60 Hz
Speciální podmínky pro provoz v režimu více monitorů:
1) Režim klonování: všechny displeje zobrazují stejný obsah v rozlišení 1366 x 768
2) Rozšířený režim: všechny displeje zobrazují odlišný obsah

BIOS
AMI BIOS v 8 MB EEPROM s rozhraním SPI
Podporuje obnovení při výpadku napájení / vždy zapnuto
Podporuje Wake-on-LAN (WOL) ze stavů ACPI S3, S4, S5
Podporuje monitorování hardwaru a funkci Watchdog
Podporuje funkcionalitu Firmware TPM v2.0

Paměť
2x slot SO-DIMM s 260 piny
Podporuje DDR4-2400 (PC4-19200) SDRAM při 1,2 V
Rychlejší moduly RAM (např. DDR4-2666/3200) jsou zpětně kompatibilní a také zde běží rychlostí DDR4-2400.
Podporuje režim Dual Channel
Podporuje maximálně 32 GB na DIMM, maximální celková velikost: 64 GB
Podporuje dva moduly DIMM bez vyrovnávací paměti (bez ECC nebo registrované)

Hard disk drive/SSD
Podporuje jeden SATA pevný disk nebo jeden SATA SSD disk ve formátu 6,35 cm / 2,5"
Rozhraní SATA 3.0 podporuje rychlost přenosu dat až 600 MB/s (6 Gbit/s)
Podporuje jeden disk o výšce až 12,5 mm

M.2 Slot pro SSD Karty
Slot M.2 2280 M-key poskytuje následující rozhraní:
- PCI-Express Gen. 2.0 X4
- SATA v3.0 (max. 6 Gbps)
Podporuje M.2 karty o šířce 22 mm
a délkou 42, 60 nebo 80 mm (typ 2242, 2260, 2280).
Podporuje M.2 SATA SSD (s klíčem B+M) a M.2 PCIe NVMe SSD (s klíčem M)

Čtečka karet
Integrovaná čtečka karet podporuje paměťové karty SD, SDHC a SDXC

Webkamera
Integrovaná webová kamera s rozlišením Full HD (1920 x 1080 pixelů)

Mikrofon a reproduktory
Přední panel s integrovaným elektretovým kondenzátorovým mikrofonem a
2x 2W reproduktory

Integrované audio
Realtek ALC269 (HD-Audio) nebo C-Media CM6542 (USB)
Dva analogové audio konektory (3,5 mm) na spodní straně:
1) Linkový výstup (sluchátka)
2) Vstup pro mikrofon
Digitální zvuk je podporován přes HDMI.

Síť
Ethernetový řadič Intel i211 nebo i219LM
Podporuje provoz 10/100/1000 MBit/s
Podporuje WAKE ON LAN (WOL) z režimů S3, S4
Podporuje spuštění sítě pomocí prostředí Preboot eXecution Environment (PXE)

Wifi (WLAN)
Vestavěná WLAN karta M.2-2230-E se dvěma interními anténami
WLAN ovladač Realtek RTL8821CE-CG
Podporuje WiFi IEEE 802.11b/g/n/ac v pásmu 2,4/5 GHz, 1T1R
Podporuje šířku pásma kanálu 20/40/80 MHz
Zabezpečení: podporuje WPA(-PSK), WPA2(-PSK), WEP 64/128 bit, IEEE 802.11x, IEEE 802.11i
Podporuje Bluetooth 4.2 v pásmu 2,4 GHz

Přední LEDs
LED napájení (modrá)
LED dioda pevného disku (oranžová)

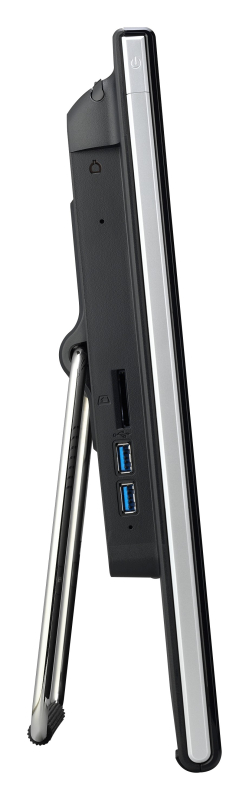

Konektory na levé straně
Vypínač
2x USB 3.2 Gen 1 (5 Gbps)
čtečka SD karet
Otvor s tlačítkem napájení
Otvor s tlačítkem Clear CMOS
Perforace pro volitelnou anténu WLAN/LTE (průměr: 6,5 mm)

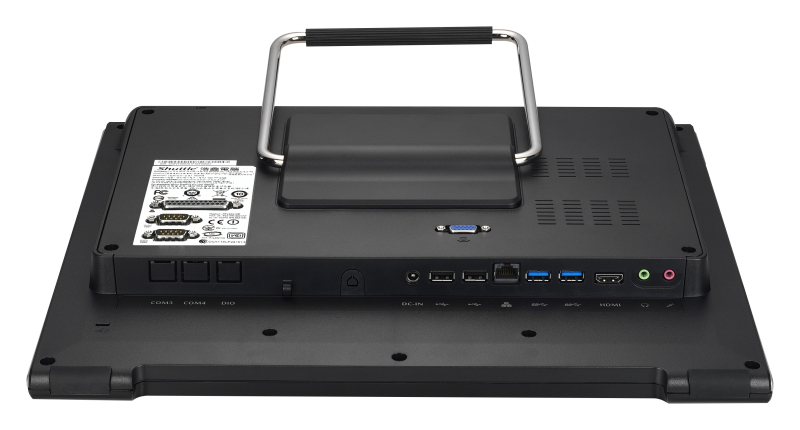

Konektory na spodní straně
HDMI 1.4a (podporuje digitální video a digitální zvuk)
2x USB 3.2 Gen 1 (5 Gbps)
2x USB 2.0
Gigabitová síť (LAN, RJ45)
Zvukový linkový výstup / sluchátka (3,5 mm jack)
Vstup pro mikrofon (3,5 mm jack)
DC vstup pro externí napájecí adaptér (5,5 / 2,5 mm)
Perforace pro volitelnou anténu WLAN/LTE (průměr: 6,5 mm)
Volitelné: 2x COM/sériový (RJ45), DIO (RJ11) pro zásuvku na peníze (příslušenství POS01)

Konektory
VGA konektor (D-Sub 15 pol., analogové video)
Volitelné: 2x COM/sériový (D-Sub), 1x LPT/paralelní (příslušenství: PCL71 nebo POS01)

Konektory na desce
Interní konektor USB 2.0 typu A pro USB klíč
Serial ATA (6 Gbps)
Serial ATA napájecí konektor
3x USB 2.0 hlavička (všechny obsazeno)
eDP konektor (Embedded DisplayPort) - obsazený displejem
Konektor pro volitelný COM/LPT adaptér POS01 nebo PCL71

Volitelné
Šasi obsahuje dva perforované 6,5mm otvory
pro volitelné antény namontované s konektorem (RP-)SMA
pro bezdrátové sítě jako WLAN nebo WWAN (např. LTE)

Napájení
Externí 65 W napájecí adaptér (bez ventilátoru)
Vstup: 100~240 V AC, 50/60 Hz, Max. 1,6 A
Výstup: 19 V DC, Max. 3,42 A, Max. 65 W
AC síťový kabel: 3 kolíky, cca. Délka 1,7 m, se spojkou C5/C6 (nazývanou „Mickey Mouse“ nebo „jetelový list“) pro napájecí adaptér a zástrčkou CEE-7/7 s uzemňovacím kontaktem (typ E+F) pro síťovou zásuvku
DC Input konektor
Vstupní DC konektor: 5,5 / 2,5 mm (vnější/vnitřní průměr)
DC-vstup počítače podporuje externí
napájecí zdroj s 12V±5% nebo 19V±5%.

Příslušenství:
Stručný návod DVD s ovladači pro Windows Externí napájecí adaptér (65 W / 19 V) AC napájecí kabel s ochrannými uzemňovacími kontakty Šrouby
Volitelné příslušenství:
PCL71: COM / LPT / RJ11 adaptér:
- 1x Parallel (25p D-Sub)
- 2x Serial RS232 (9p D-Sub) supports 0/5/12V
POS01: COM / LPT / RJ11 adaptér:
- 1x Parallel (25p D-Sub)
- 2x Serial RS232 (9p D-Sub) supports 0/5/12V
- 2x Serial RS232 (8p RJ45)
- 1x DIO/RJ11 konektor pro cash drawer supports 12 / 24V

Provozní podmínky
Provozní teplota: 0~40 °C
Vlhkost: 10~90 %, bez kondenzace

Certifikace
EMI: CE, FCC, BSMI, RCM, VCCI
Safety: CB, cTUVus, BSMI
Další kompliance: RoHS, ErP Lot3, Energy Star v8.0
Conformity
Tato device je kvalifikována jako technická informační zařízení (ITE) v řadě B a je integrovaná pro použití v obývacím pokoji a kanceláři. CE-mark uplatní konformity podle EU directives:
(1) 2014/30/EU relating to electromagnetic compatibility (EMC),
(2) 2014/35/EU vztahující se k elektrickému vybavení navrženému pro použití s ​​certain voltage limits (LVD),
(3) 2009/125/EC vztahující se k eco design requirements for energy-related products (ErP),
(4) 2014/53/EU Radio Equipment Directive (RED)
