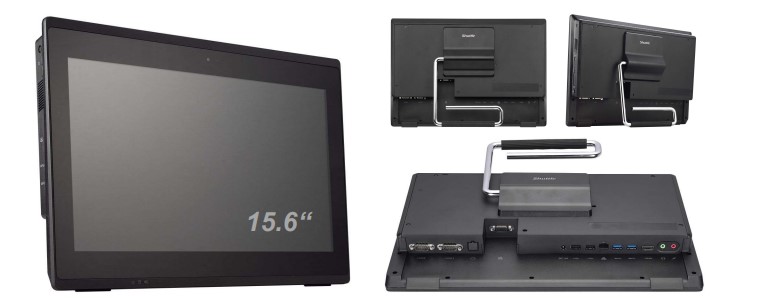

PC All-In-One Shuttle XPC P52U, dotykový displej, SSD, IP54

PC All-In-One Shuttle XPC P52U, dotykový displej, SSD, IP54

Řada počítačů typu „all in one“ od společnosti Shuttle zatím zahrnuje modely se třemi různými velikostmi obrazovky: 11,6", 15,6" a 19,5". Model řady P52U s kapacitní 15,6palcovou multidotykovou obrazovkou nabízí rozlišení Full HD. Procesor Intel Ultra-Low-V spotřebu energie. Díky pasivnímu chlazení je systém prakticky nehlučný, bezúdržbový a schválený pro nepřetržitý provoz 24 hodin denně, 7 dní v týdnu.

Bez ventilátoru a tichý
Pasivní chlazení pomocí tepelné trubky, absolutně žádný hluk ventilátoru
Ideální pro prostředí citlivá na hluk
Bez ventilátoru, nenáchylný na prach a tedy prakticky bezúdržbový

24/7 nonstop provoz
Toto zařízení je schváleno a vhodné pro nepřetržitý provoz 24/7.
Požadavky:

- Musí být zaručena volná cirkulace vzduchu k PC.
- Větrací otvory musí být čisté.
- Pokud je nainstalován pevný disk, musí být také schválen jako trvalá součást provozu jeho výrobcem.

IP54 ochrana
Přední panel je chráněn před prachem a stříkající vodě podle třídy ochrany IP54.

Struktura:
Barva: černá nebo bílá
Rozměry: 393,6 x 272,5 x 39,8 mm (Š x V x H)
100 mm montáž na VESA
Otvor pro zámek Kensington
Hmotnost: 3,25 kg netto, 4,5 kg brutto

Operační systém
Tento systém se dodává bez operačního systému.
Je kompatibilní s:
- Windows 11 - 64-bit
- Windows 10 - 64-bit
- Linux - 64-bit

Dotyková obrazovka
Funkce dotykové obrazovky podporuje zadávání konečky prstů
Kapacitní dotykový panel s 10bodovým vícedotykovým ovládáním
Podporuje ovládání is rukavicemi (PVC, bavlna, bavlna/len)
Stylus není podporován

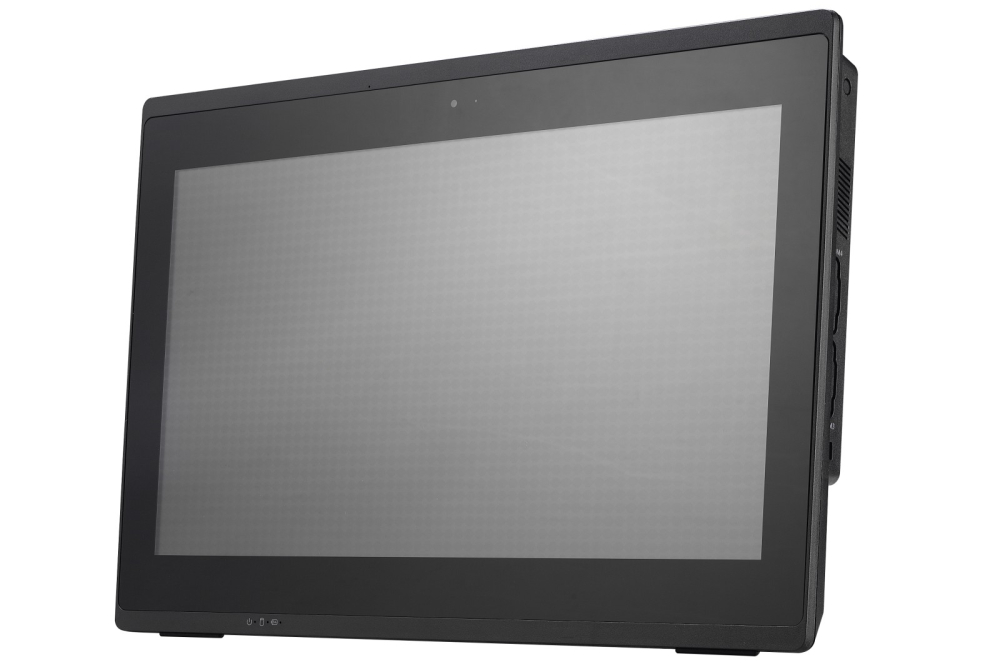

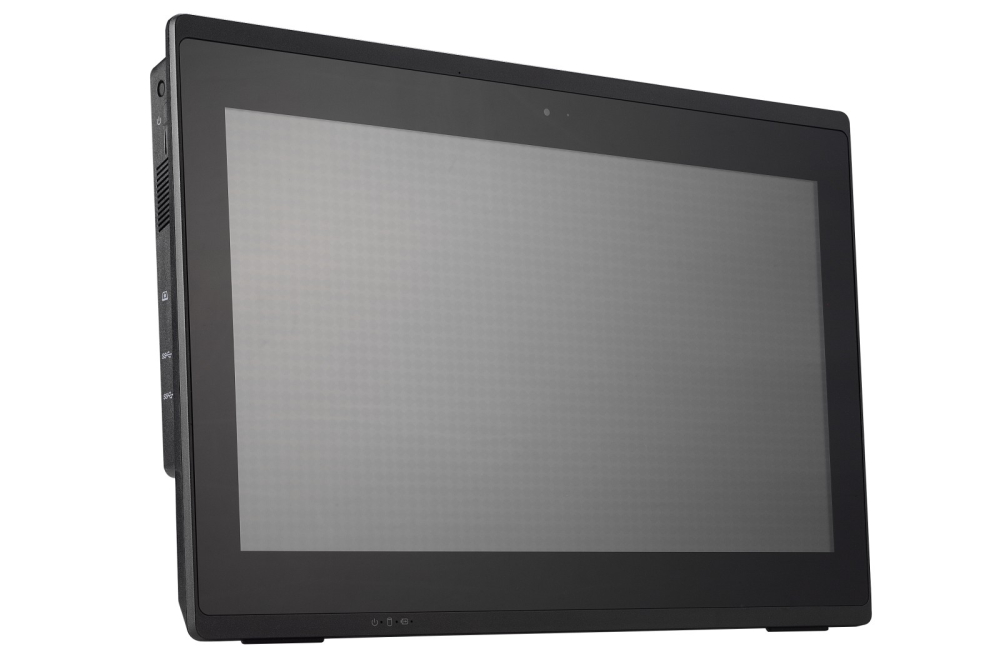

39,6 cm displej (15,6")
39,6 cm / 15,6" LCD displej

Poměr stran: širokoúhlý panel 16:9
Rozlišení: 1920 x 1080 = 2 megapixelů (Full HD / 1080p)

Procesor
Model: Intel Celeron 5205U (ULV)
Architektura systému na čipu (SoC): nevyžaduje čipset
Pouzdro FCBGA1528 - přímo pájené na základní desku
Kódový název: Comet Lake-U (10. generace Intel Core)
Jádra / Vlákna: 2 / 2
Taktovací frekvence: 1,9 GHz
Vyrovnávací paměť L1/L2/L3: 256 kB / 1 MB / 2 MB
Ovladač paměti: DDR4-2400 Dual Channel (1,2 V)
TDP výkon: maximálně 15 W
Výrobní proces: 14 nm
Maximální teplota T-přechodu: 100 °C
Podporuje 64bitové, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

Integrovaná grafika
Grafická karta Intel HD 610
Tokovací kmitočet GPU: 300~900 MHz
Výkonné jednotky (EU): 12
Podporuje DirectX 12
Podporuje plné hardwarové dekódování H264, H265 8/10 bit, VP8/9, VC-1, AVC
Podporuje technologie Quick Sync Video a Clear Video HD

Až tři displeje současně
Dva video porty podporují dvě další nezávislé obrazovky:
1) HDMI 1.4b podporuje rozlišení 1920 x 1080 při 60 Hz nebo 3840 x 2160 při 30 Hz
2) Analogové video VGA/D-Sub podporuje rozlišení 1920 x 1080 při 60 Hz
Režimy více monitorů jsou následující:
Režim klonování: Všechny displeje zobrazují stejný obsah s rozlišením 1920 x 1080.
Rozšířený režim: Všechny displeje zobrazují jiný obsah.

BIOS
AMI BIOS v 16 MB EEPROM s rozhraním SPI
Podporuje zapnutí po výpadku napájení / trvalé zapnutí
Podporuje Wake-on-LAN (WOL) ze stavů ACPI S3, S4, S5
Podporuje monitorování hardwaru a funkci Watchdog
Podporuje funkci Firmware TPM v2.0





Podpora paměti
2x slot SO-DIMM s 260 piny
Podporuje DDR4-2400 (PC4-19200) SDRAM při 1,2 V
Kompatibilní také s paměťovými moduly DDR4-2666/3200
Podporuje dvoukanálový režim
Podporuje maximálně 32 GB na DIMM, maximální kapacita: 64 GB
Podporuje dva moduly DIMM bez vyrovnávací paměti (bez ECC nebo registrované)

2,5" pozice pro pevný disk / SSD
Podporuje jeden pevný disk SATA nebo jeden disk SATA SSD ve formátu 6,35 cm / 2,5"
Rozhraní SATA 3.0 podporuje rychlost přenosu dat až 600 MB/s (6 Gbit/s)
Podporuje jeden disk o výšce až 9,5 mm
Předinstalovaný kabel SATA

M.2-2280 Slot
Slot M.2 2280 BM poskytuje následující rozhraní:
- PCI-Express Gen. 2.0 X4
- SATA v3.0 (max. 6 Gbps)
Podporuje karty M.2 o šířce 22 mm a délce 80 mm.
Podporuje disky M.2 SATA SSD (s klíčem B+M) a M.2 PCIe NVMe-SSD (s klíčem M)

Čtečka paměťových karet
Integrovaná čtečka karet podporuje paměťové karty SD, SDHC a SDXC

Webkamera
Integrovaná webová kamera s rozlišením Full HD (1920 x 1080 pixelů)

Mikrofon a reproduktory
Přední panel s integrovaným elektretovým kondenzátorovým mikrofonem a
2x 2W reproduktory

Integrovaný zvuk
C-Media CM6542 (USB) nebo Realtek ALC269 (HD Audio)
Dva analogové audio konektory (3,5 mm) na spodní straně:
1) Linkový výstup (sluchátka)
2) Vstup pro mikrofon
Digitální zvuk je podporován přes HDMI.

Drátová síť
Ethernetový ovladač Intel 219
Podporuje provoz 10 / 100 / 1 000 MBit/s
Podporuje funkci WAKE ON LAN (WOL) z režimů S3 a S4
Podporuje spuštění ze sítě pomocí prostředí Preboot eXecution Environment (PXE)

Bezdrátová síť (WLAN)
Slot M.2-2230E podporuje USB 2.0, PCIe X1 a CNVi
vhodné pro běžně dostupné moduly WLAN ve formátu M.2
Dvě interní antény WLAN pro 2,4/5 GHz jsou již předinstalovány.
Šasi má dva 7mm otvory pro volitelné externí antény.

Přední LED diody
LED dioda napájení (modrá)
LED dioda pevného disku (oranžová)
LED dioda baterie (červená) – rezervovaná, bez funkce

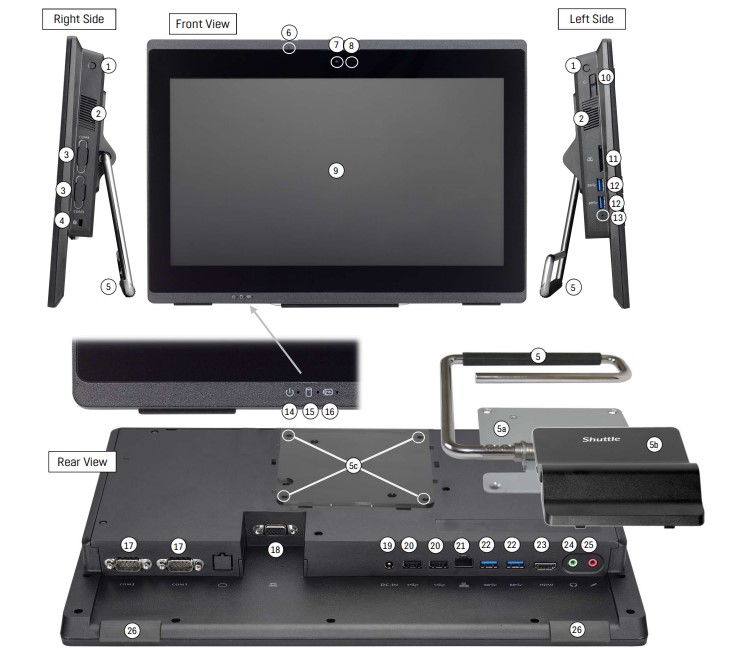

Konektory na levé straně
Vypínač
2x USB 3.2 Gen 1 (max. 5 Gbps)
čtečka SD karet
Otvor s tlačítkem napájení
CMS button hole

Konektory na pravé straně
Volitelné: 2x COM/sériový (D-Sub, RS232)
Otvor pro zámek Kensington

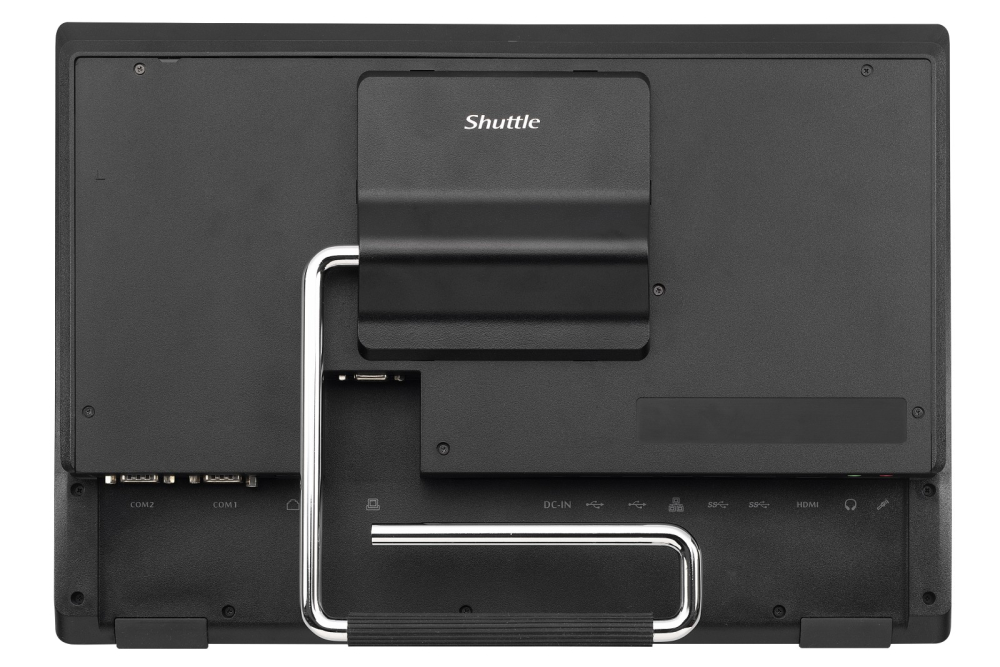

Konektory na spodní straně
HDMI 1.4b (podporuje digitální video a digitální audio)
VGA konektor (D-Sub 15pólový, analogové video)
2x USB 3.2 Gen. 1 (max. 5 Gb/s, modrý)
2x USB 2.0
2x COM/sériový (D-Sub, RS232)
Gigabitová síť (LAN, RJ45)
Audio linkový výstup / sluchátka (3,5 mm jack)
Mikrofonní vstup (3,5 mm jack)
DC vstup pro externí napájecí adaptér (5,5 / 2,5 mm)
2x perforace pro volitelné antény WLAN/LTE (průměr: 7 mm)

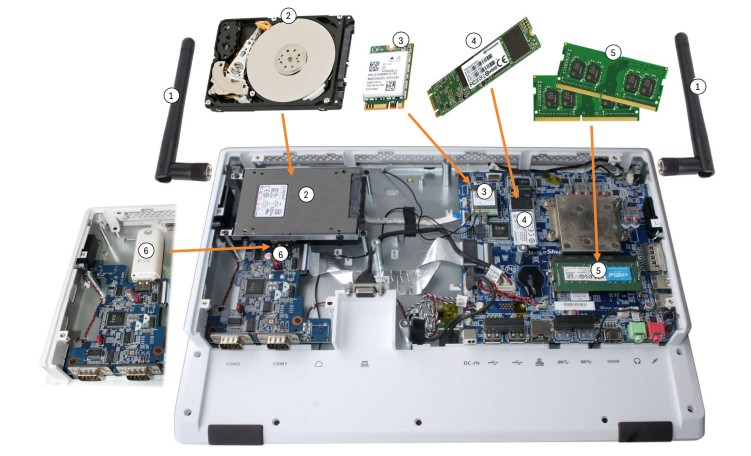

Konektory na desce
Interní konektor USB 2.0 typu A pro USB klíč
Kombinovaný datový/napájecí konektor Serial ATA (6 Gbps)
3x USB 2.0 konektor (všechny obsazeno)
Konektor pro mikrofon (2-pinový, obsazený)
Konektor pro reproduktory (4-pinový, obsazený)
Konektor eDP (Embedded DisplayPort) - obsazený displejem
Konektor LPC (obsazený)
Konektor I2C
Konektor pro baterii CMOS (2-pinový obsazený)

Otevírací otvory pro volitelné antény
Šasi obsahuje dva perforované 7 mm otvory
pro volitelné antény namontované s (RP-) SMA konektorem
pro bezdrátovou síť, jako je WLAN nebo WWAN (např. LTE)

Nabíječka
Externí 65 W napájecí adaptér (bez ventilátoru)
Vstup: 100 ~ 240 V AC, 50/60 Hz, Max. 1,6 A
Výstup: 19 V DC, Max. 3,42 A, Max. 65 W

Vstupní DC konektor
Vstupní DC konektor: 5,5 / 2,5 mm (vnější / vnitřní průměr)
DC vstup počítače podporuje externí
napájecí zdroj s 12V ± 5% nebo 19V ± 5%.

Zahrnuté příslušenství
Stručný návod
DVD s ovladačem
Externí napájecí adaptér (65W / 19V)
Napájecí kabel
Šrouby

Volitelné příslušenství
PCL71: COM / LPT / RJ11 adaptér:
- 1x paralelní (25p D-Sub)
- 2x sériové RS232 (9p D-Sub) podporuje 0/5/12V
POS01: COM / LPT / RJ11 adaptér:
- 1x paralelní (25p D-Sub)
- 2x sériové RS232 (9p D-Sub) podporuje 0/5/12V
- 2x sériové RS232 (8p RJ45)
- 1x DIO/RJ11 konektor pro zásuvku na peníze podporuje 12/24V
PNFC03: Modul NFC (podporuje pouze Windows 10, bez Linuxu a podpory transakcí)
- Poznámka: PNFC03 je k dispozici pouze na vyžádání

Environmentální kritéria
Provozní teplota: 0 ~ 40 ° C
Vlhkost: 10 ~ 90%

Certifikace a shoda
EMI: CE, RED, FCC, RCM, VCCI
Bezpečnost: CB, ETL
Další shody: RoHS, ErP Lot3, Energy Star v7.0

Shoda

Toto zařízení je klasifikováno jako technické informační zařízení (ITE) ve třídě B a je určeno pro použití v obývacím pokoji a kanceláři. Označení CE potvrzuje shodu se směrnicemi EU:
(1) 2014/30 / EU o elektromagnetické kompatibilitě (EMC),
(2) 2014/35 / EU o elektrických zařízeních určených k používání v rámci určitých limitů napětí (LVD),
(3) 2009/125/EU o požadavcích na ekodesign energeticky významných výrobků (ErP),
(4) 2014/53 / EU týkající se rádiových a telekomunikačních koncových zařízení (RED
